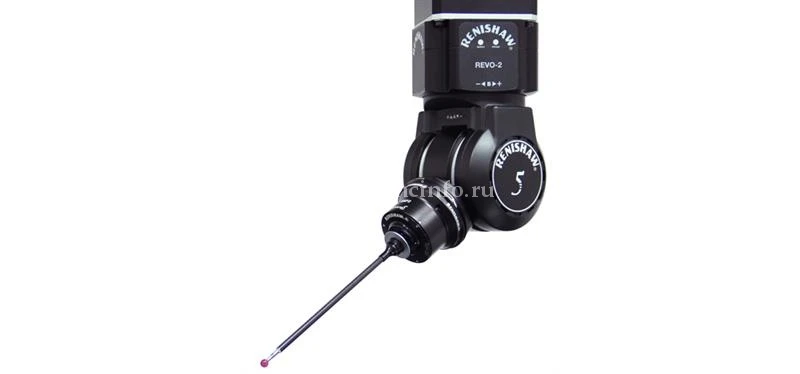

Измерительная система RENISHAW REVO
![](/files/design/cat-icon-new.png)
![](/files/design/ico-does.png)

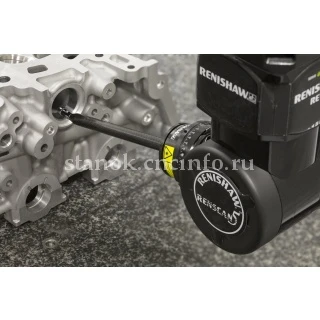

Система REVO® обеспечивает выполнение измерений по 5 осям, представляя собой первое изделие из серии принципиально новых устройств. Эта система предназначена для максимального повышения производительности КИМ с сохранением при этом неизменно высокой точности измерения.
В системе REVO используются синхронизированные перемещения и технология 5-осевых измерений в целях сведения к минимуму динамических ошибок КИМ при сверхвысоких скоростях измерения.

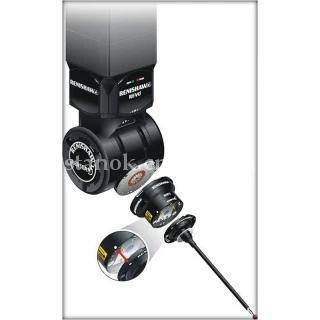

Эта задача решается путём выполнения головкой REVO-2 быстрых перемещений, в то время как происходит медленное перемещение КИМ. Применение гибкой системы с использованием датчика со «считывающим наконечником» позволяет ещё больше повысить точность и эксплуатационную гибкость системы. Указанные возможности дополняет съемная конструкция контактной измерительной системы, используемая в сочетании с недорогим магазином для смены датчиков.

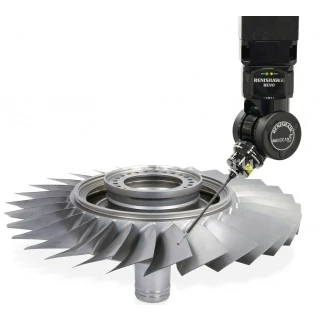

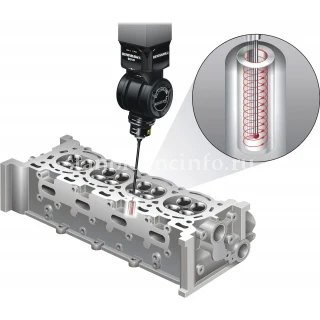

Методы и применение 5-осевого измерения
Контроллеры
В контроллере UCC S5 для КИМ, который является базовым компонентом системы измерения по пяти осям, использована технология 5-осевого измерения – 3 оси станка и 2 поворотные оси головки. Запатентованная технология обеспечивает выполнение уникального набора команд перемещения, синхронизацию и возможности измерений по 5 осям. Для достижения высоких скоростей сканирования необходимо, чтобы в системе измерения по 5 осям был обеспечен полностью встроенный контур управления. Эта задача решается за счёт использования контроллера UCC S5 и системы SPA3.
Магазин для смены устройств в системе REVO
Магазин для смены устройств в системе REVO разработан для автоматической смены датчиков и держателей щупов на КИМ. Первостепенным назначением этого магазина является повышение эксплуатационной гибкости благодаря использованию и хранению более длинных щупов и звездообразных щупов большого размера. Для обеспечения максимальной точности измерений смена держателей щупов и датчиков в системе REVO должна выполняться автоматически с использованием специальных ячеек (RCP TC-2 и RCP2) и универсального магазина (FCR25). Данные ячейки устанавливаются на модульной магазинной системе (MRS2).
![](/files/110/rectangle-6-copy-5.png)

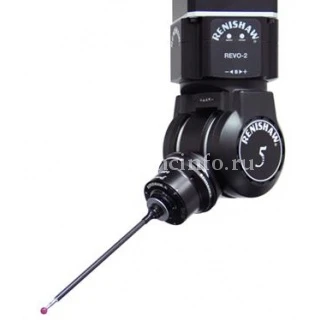

Характеристики головки REVO-2
Скорость сканирования | до 500 мм/сек |
Скорость сбора данных | до 4000 точек в секунду (RSP2 и RSP3) |
Рабочая температура | от +10°C до +40°C |
Температура хранения | от -25°C до +70°C |
Вес (без датчика и кабелей) | 2,1 кг |
Высота (общая) | 176,5 мм. Шпиндель для крепления датчика, включая монтажную плиту 4 мм. |
Размеры по оси B | 92 мм × 93 мм |
Размер по оси A | диаметр 116 мм |
Скорость движения | 3 оборота в секунду |
Вращение по оси A | от -5° до + 120° (для измерения с RSP2 и RVP) от -100° до + 120° (для калибровки и измерения с RSP3 и SFP1) |
Вращение по оси B | непрерывное |
Угловое разрешение | 0,002 угловой секунды |
Подшипники | Расход воздуха до 35 л/мин (от 5 бар до 8,5 бар) |
Магазин для смены устройств | RCP TC-2 для смены датчика / RCP2 для смены щупа; VPCP и VMCP для системы технического зрения |
Монтаж | Крепление в гильзе только в вертикальной ориентации (может потребоваться адаптер) |
Характеристики датчиков
RSP2 | RSP3-1 до -4 | RSP3-6 | SFP1 | RVP | |
Обнаружение наконечника | да | нет | нет | да | недоступно |
Бесконтактный | нет | нет | нет | нет | да |
Сканирование головки | да | нет | нет | нет | нет |
Коленчатые щупы | нет | да | max 50 мм | недоступно | недоступно |
Измерение осей | XY сканирование XYZ касание |
XY сканирование XYZ касание |
XY сканирование XYZ касание |
недоступно | матрица двумерных датчиков |
Автоматическая смена датчика | да | да | да | да | да |
Автоматическая смена щупа / модуля | да | да | да | да | да |
