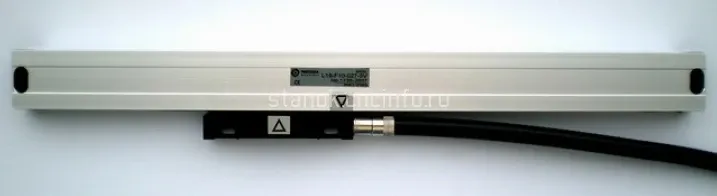

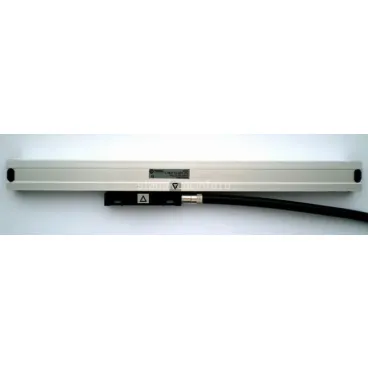

Преобразователь линейных перемещений фотоэлектрический L18C
Преобразователь линейных перемещений серии L18C фотоэлекрический (тип закрытый) c повышенной защитой. Применяется для преобразования в электрические сигналы параметров линейных перемещений рабочих органов станков.
ООО «Эффективное производство» - официальный партнер компании PRECIZIKA.
Преобразователь линейных перемещений серии L18C фотоэлекрический (тип закрытый) применяется для преобразования в электрические сигналы параметров линейных перемещений рабочих органов станков, содержащих информацию о величине и направлении этих перемещений.
Преобразователь представляет собой: жесткий пустотелый профиль со считывающей головкой, перемещающейся по стеклянной растровой шкале на подшипниках качения. От попадания пыли и охлаждающей жидкости преобразователь предохранен защитными губками. Повышенная защиты от пыли обеспечивается подачей фильтрованного сжатого воздуха в преобразователь. Выходные сигналы оптоэлектронного устройства считывающей головки - прямоугольные или синусоидальные (RS 422).
По выходным сигналам преобразователь линейных перемещений имеет две модификации:
L18С-А - синусоидальные сигналы порядка 11 мкА величиной, требующие внешний электронный интерполятор для дальнейшей обработки. Для замены BE164 при исправном интерполяторе НП1, НП5 и НП10;
L18С-F - прямоугольные формированные сигналы (типа TTL), со встроенным интерполятором для умножения х1, х2, х5, х10 по частоте. Для полной замены преобразователя BE164 и интерполятора НП1, НП5 и НП10.
| Измеряемая длинна (ML), мм | 70, 120, 170, 220, 270, 320, 420, 520, 620, 720, 820, 920, 1020 и более через каждые 100 мм по спец. заказу |
|
Погрешность на длине 1 метра в любом интервале ML ( при 20°C) и: - дискретности 5 и 2,5 мкм - дискретности 1 и 0,5 мкм |
±10 мкм ±5 мкм |
|
Нулевые метки (RI) - стандарт S1 - стандарт S2 - стандарт S3 - спец. исполнение |
середина ML ±2 мм 40±2 мм от левого края ML 40±2 мм от правого края ML одна в любом месте или ≥2 с интервалами (n x 50 мм) |
| Макс. скорость перемещения | 1 м/сек |
| Усилие перемещения головки | < 3 Н |
|
Степень защиты: (IEC 529) -без сжатого воздуха -со сжатым воздухом |
IP53 IP64 |
| Вес | 0,4 кг + 1,0 кг/м |
| Рабочая температура | 0...+50°C |
| Температура хранения | -20...+70°C |
| Допустимые вибрации (40...2000 Гц) | ≤ 30 м/сек2 |
| Допустимые ударные нагрузки (11 мс) | ≤ 100 м/сек2 |
Технические характеристики модификаций:
| Исполнение | L18C-А ~ 11 мкА | L18C-F импульсный TTL |
| Питание | +5 В ±5% < 90 мА | +5 В ±5% < 120 мА |
| Источник света | Светодиод | Светодиод |
| Дискретность | Зависит от внешнего интерполятора | 5; 2,5; 1; 0,5 мкм (после учетверения в ЧПУ или УЦИ) |
| Информационные сигналы | Квазисинусоидальные I1 и I2 при нагрузке 1 кОм: I1 = 15-30 мкА I2 = 15-30 мкА |
прямоугольные U1, U2 и инверсные им, с уровнями при токе нагрузки 20 мА: логический "0" ≤ 0,5 В логическая "1" ≥ 2,4 В |
| Сигналы начала отсчета | 1 квазитреугольный I0 при нагрузке 1 кОм: I0 = 2-8 мкА |
Прямоугольный U0 и ему инверсный с уровнями при токе нагрузки 20мА: логический "0" ≤ 0,5 В логическая "1" ≥ 2,4 В |
| Макс. частота сигналов | 50 кГц | (50 x k) кГц, k-коэффициент интерполяции |
| Направление следования сигналов ( при перемещении головки слева направо и её положении вниз относительно линейки ) | I1 опережает I2 | U1 опережает U2 |
| Стандартная длина кабеля | 3 м, без разъема | 3 м, без разъема |
| Максимальная длина кабеля | 5 м | 25 м |
